PVOS溫度補償應用案例
發布時間：2018-09-14
PVOS溫度補償應用案例

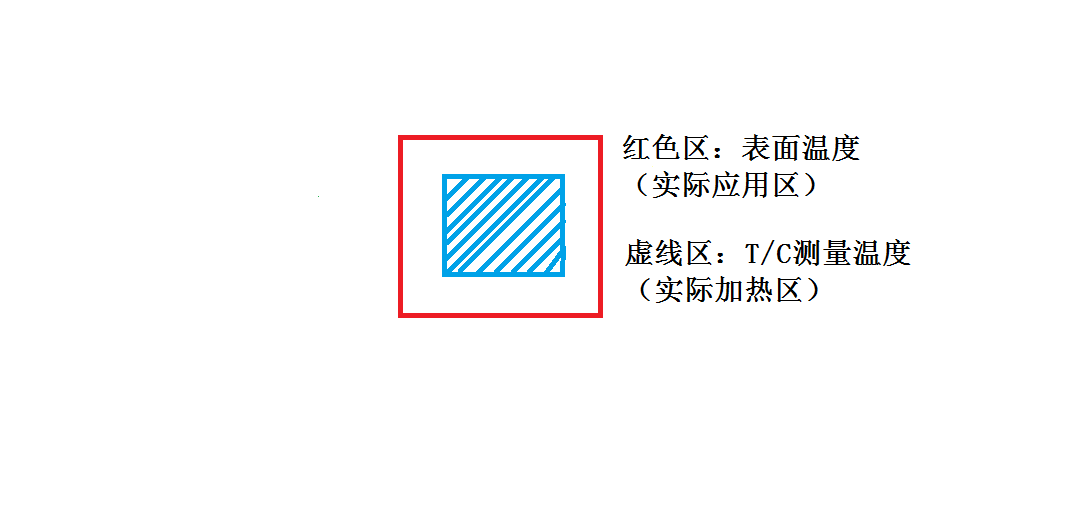

T/C測量溫度(實際加熱區)和表面溫度（實際應用區）之間有溫差。
以客戶設備為例 客戶需要的是表面的實際溫度（實際應用區），也就是上圖紅色方框。而T/C只能放在實際加熱區，也就是上圖的虛線方框內。而這之間有一定的溫度誤差，因?yàn)門/C不能放在表面測量，應如何實現？
假設客戶需要的表面溫度（實際應用區）為 100°150°200°之間，請解決。
解決方案

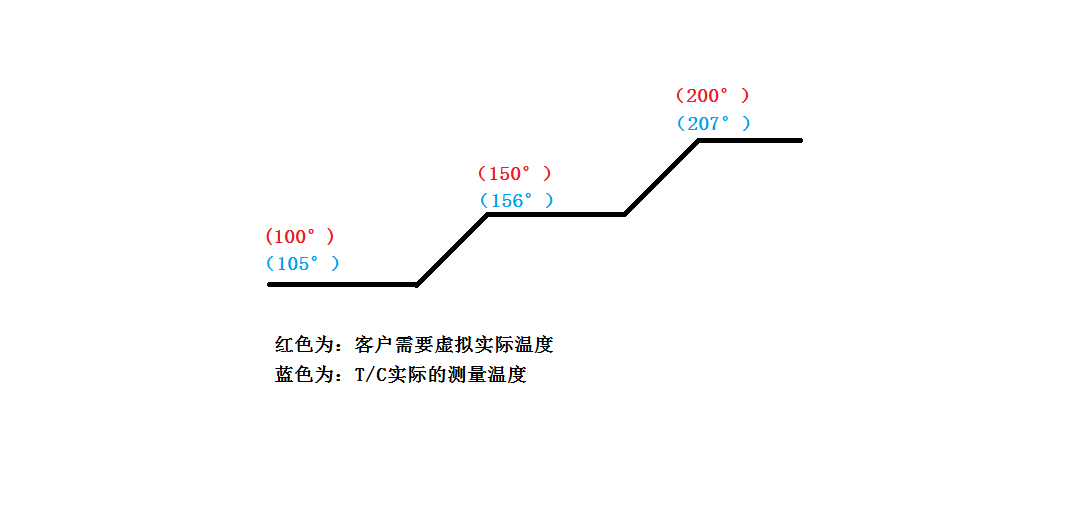

A首先實際測量的表面溫度（實際應用區）和T/C測量的溫度（實際加熱區）兩者之間的關系如下
T/C測量溫度 表面的實際溫度 兩者的關系
105° 100° T/C的溫度比實際溫度高5°
156° 150° T/C的溫度比實際溫度高6°
207° 200° T/C的溫度比實際溫度高7°
B利用PVOS三點補正功能，設(TM1=100°TS= -5°),(TM2=150°TS=-6°)，(TM3=200°TS= -7)°
T/C測量溫度 表面的實際溫度 兩者的關系
105° 100° T/C的溫度比實際溫度高5°
156° 150° T/C的溫度比實際溫度高6°
207° 200° T/C的溫度比實際溫度高7°
C 當儀表SV設為100時，控制PV到100時
雖然實際加熱控溫區（T/C測量的溫度）為100+5=105°但是顯示的PV為100°
為實際應用區（表面溫度），滿足客戶需求。
注釋?zhuān)寒?dāng)以上條件要求相反時TS為正
